ZOLLER Smile pilot 3.0

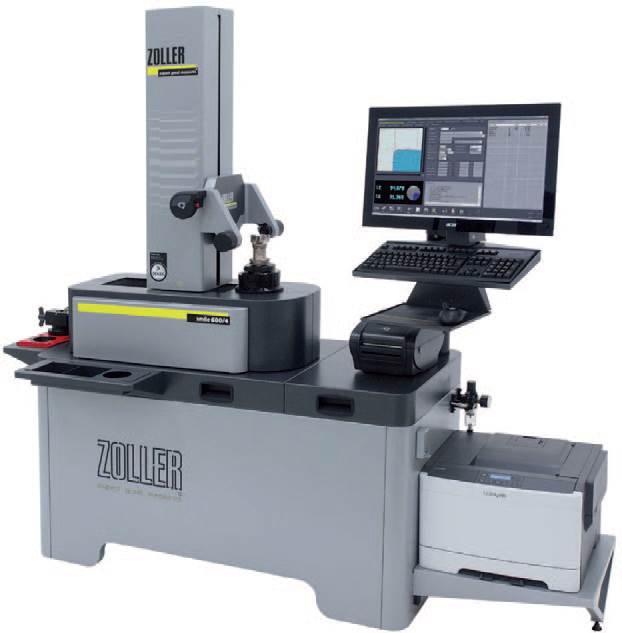

Na novo razvita nastavitvena in merilna naprava »smile/pilot 3.0« je namenjena orodjem za odrezavanja in nadaljuje z uspešno začrtano usmeritvijo serije »smile« iz podjetja ZOLLER. Nova in kompaktna konstrukcija je ergonomično oblikovana, robustna in primerna za postavitev v delavnico. »smile/pilot 3.0« poleg tega navdušuje tudi z do uporabnika prijaznim, prilagodljivim in z najsodobnejšimi tehnologijami opremljenim sistemom za obdelavo slike »pilot 3.0«, ki vključuje celo vrsto merilnih programov.

Osnovna oprema:

  • Visokonatančno vreteno SK 50 z integriranim robom za umerjanje in indeksiranjem vretena
  • Folijska tipkovnica za električno vpenjanje orodja, zavora vretena in indeksiranje vretena
  • Obdelava slike s telecentričnim objektivom in CCD-kamero z vgrajeno svetilko za osvetljevanje z več LED-diodami
  • 8 vrat USB 3.0 Omrežni priključek RJ45
  • 23“ TFT-zaslon na dotik
  • Ločljivost zaslona 1920 x 1080 slikovnih točk
  • Krmilje merilne naprave 10. generacije
  • Operacijski sistem Windows 7 Ultimate
  • 8 GB delovnega pomnilnika
  • Pomnilnik za najmanj 15.000 adapterjev in stopenj orodja

Tehnicˇni podatki:

  • Maks. dolžina orodja Z: 400 mm/600 mm
  • Maks. premer orodja X: 420 mm
  • Premer viličastega merila: 100 mm*

*Opomba: Ob izbiri viličastega merila se maksimalni premer
orodja X zmanjša na 320 mm.

Prednosti:

  • Hitro, intuitivno in enostavno upravljanje
  • Možnost prilagajanja vmesnika »pilot 3.0« specifičnim potrebam uporabnika
  • Rezultati meritev niso odvisni od operaterja in vključujejo tudi preverjanje toleranc

Opcije:

  • Vakuumsko vreteno SK 50
  • Vreteno za električno vpenjanje orodja
  • Kamera za določanje središča vrtenja (DME)
  • Samodejno ostrenje
  • Izhodni format podatkov je primeren za prenos v krmilja
  • Nastavitveni listi za merjenje/upravljanje
  • Povezava s podatkovno bazo »pilot 3.0«
  • Integracija z rešitvami za upravljanje z orodji ZOLLER TMS

Standardne funkcije:

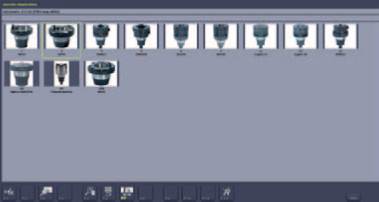

  • Dinamično upravljanje pomnilnika za najmanj 15.000 adapterjev in stopenj orodja
  • Merjenje krožnega teka rezalnih robov
  • Funkcija projektorja
  • Merilni program »največji rezalni rob«
  • Upravljanje stopenj orodij

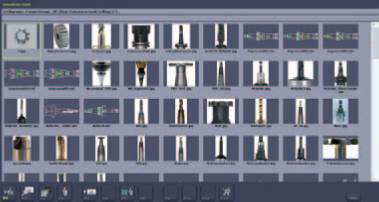

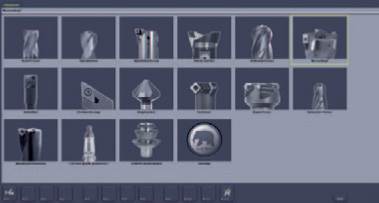

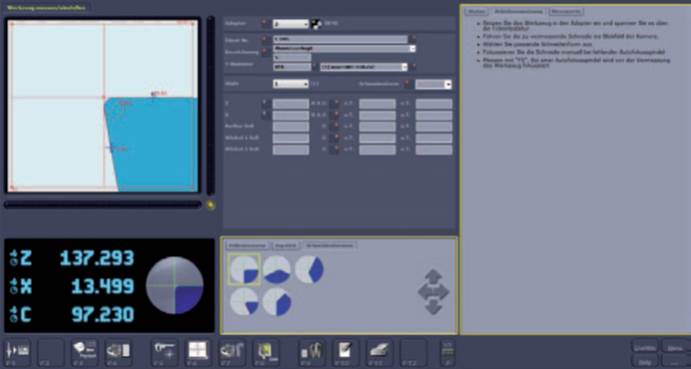

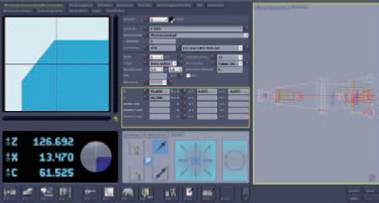

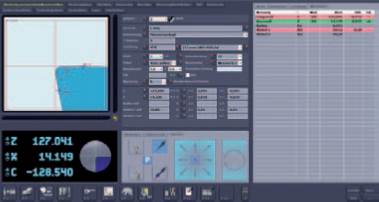

  • Grafični uporabniški vmesnik
  • Samodejno zaznavanje oblike rezila in merilnega območja
  • Dinamični nitni križ

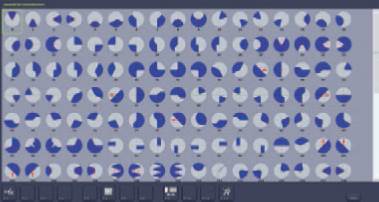

  • Kontrola rezalnih robov s prilagodljivo osvetlitvijo
  • Merjenje v realnem času
  • Preklop mm / inch
  • Možnost neodvisne izbire načina merjenj polmera, premera, absolutnih mer, razlik, zaporednih mer, ustavitve števca ali inkrementalnih mer za obe osi
  • Samodejni nadzor ničelne točke
  • Analogni barvni prikaz ostrenja
  • Navigacijski sistem »compass« za udobno premikanje osi za pozicioniranje na želeno mero
  • Funkcija »cris« za merjenje maksimalne konture
  • Tiskanje etiket
  • Sistem pomoči in še mnoge druge

Merilni programi:

  • Standardni merilni postopki
  • Polmer prek merilnih točk
  • Kot prek merilnih točk
  • Kontrola krožnega teka
  • Teoretična konica
  • Določanje maksimalne konture
