ZOLLER Smile pilot 2mT

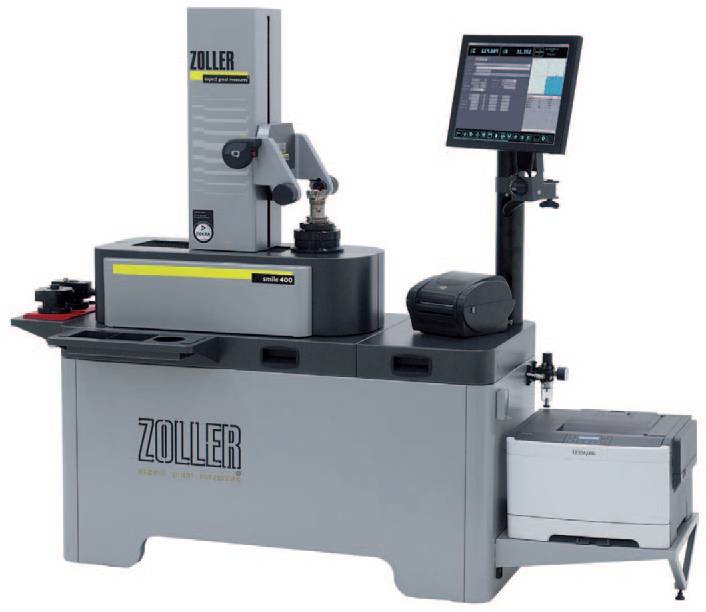

Nova nastavitvena in merilna naprava »smile/pilot 2 mT«, ki je namenjena orodjem za odrezavanje, nadaljuje s preizkušeno uspešno začrtano usmeritvijo serije »smile« iz podjetja ZOLLER. Sistem za obdelavo slike je opremljen z najsodobnejšo tehnologijo, ki je posebej prilagojena in prijazna do uporabnika, zato novi »smile/pilot 2 mT« pravzaprav nima konkurence. Glavni zaslon krmilja ZOLLER »myTouch pilot 2 mT« s sodobnimi funkcijami upravljanja na dotik je mogoče hitro prilagoditi potrebam posamezne aplikacije.
Osnovna oprema:
- Visokonatančno vreteno SK 50 z integriranim robom za umerjanje in indeksiranjem vretena
- Folijska tipkovnica za električno vpenjanje orodja, zavora vretena in indeksiranja vretena
- Obdelava slike s telecentričnim objektivom in CCD-kamero, ki ima vgrajeno svetilko za osvetljevanje z več LED-diodami
- 8 vrat USB 3.0
- Omrežni priključek RJ45
- 17“ TFT-zaslon na dotik
- Ločljivost zaslona 1280 x 1024 slikovnih točk
- Krmilje merilne naprave 10. generacije
- Operacijski sistem Windows 7 Ultimate
- 8 GB delovnega pomnilnika
- Pomnilnik za najmanj 15.000 vmesnikov in stopenj orodja
Tehnični podatki:
- Maks. dolžina orodja Z: 400 mm/600 mm
- Maks. premer orodja X: 420 mm
- Premer viličastega merila: 100 mm* *Opomba: Ob izbiri viličastega merila se maksimalni premer orodja X zmanjša na 320 mm.
Prednosti:
- Hitro in enostavno upravljanje
- Na novo razvita tehnologija upravljanja prek zaslona na dotik ZOLLER myTouch »pilot 2 mT«
- Možnost prilagoditve uporabniškega vmesnika z ohranitvijo pregledne zgradbe
Opcije:
- Vakuumsko vreteno SK 50
- Vreteno za električno vpenjanje orodja
- Kamera za določanje središča vrtenja (DME)
- Samodejno ostrenje
- Izhodni format podatkov je primeren za prenos v krmilja
- Nastavitveni listi za merjenje/upravljanje
- Povezava s podatkovno bazo pilot 3.0
- Integracija z rešitvami za upravljanje z orodji ZOLLER TMS
Standardne funkcije:
- Dinamično upravljanje pomnilnika za najmanj 15.000 adapterjev in stopenj orodja
- Merjenje krožnega teka rezalnih robov
- Funkcija projektorja
- Merilni program »največji rezalni rob«

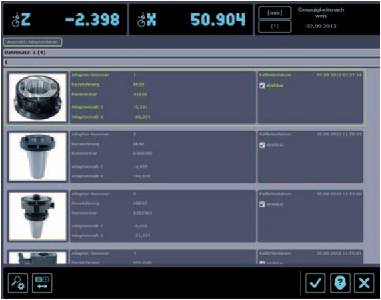

- Upravljanje stopenj orodij

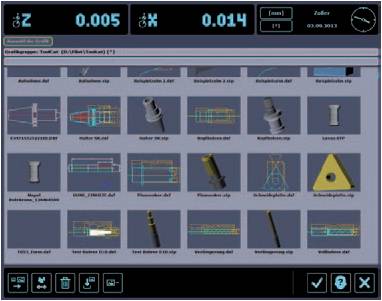

- Grafični uporabniški vmesnik
- Samodejno zaznavanje oblike rezila in merilnega območja

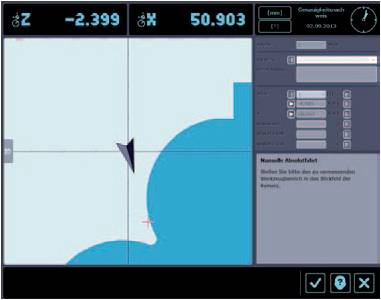

- Dinamični nitni križ

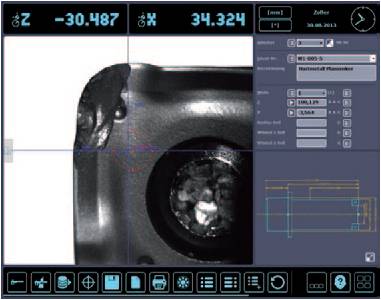

- Kontrola rezalnih robov s prilagodljivo osvetlitvijo
- Merjenje v realnem času
- Preklop mm / inch Možnost neodvisne izbire načina merjenja polmera, premera, absolutnih mer, razlik, zaporednih mer, ustavitve števca ali inkrementalnih mer za obe osi
- Samodejni nadzor ničelne točke
- Analogni barvni prikaz ostrenja
- Navigacijski sistem »compass« za udobno premikanje osi za pozicioniranje na želeno mero

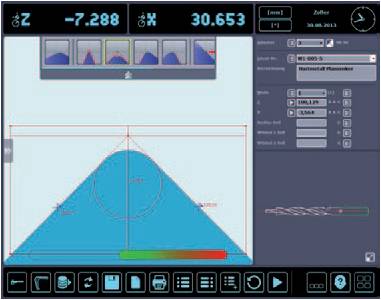

- Funkcija »cris« za merjenje maksimalne konture
- Tiskanje etiket
- Sistem pomoči in še mnoge druge

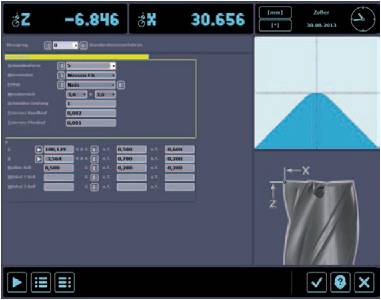

Merilni programi:
- Standardni merilni postopki
- Polmer prek merilnih točk
- Kot prek merilnih točk
- Kontrola krožnega teka
- Teoretična konica
- Določanje maksimalne konture
